Netwerkstructuur en bekabeling

1 Netwerkstructuur (Topologie)


Een netwerk is een samenstel van verbindingen. Er zijn zeer diverse soorten van. Zo kent men b.v. een wegennetwerk en een spoornetwerk.

Het is een geheel van verbindingen tussen 2 of meer plekken waar tussen wordt getransporteerd.

Bij data- en telecommunicatienetwerken zijn de verbindingen door middel van kabels. Deze transporteren elektrische- of lichtsignalen van en naar apparatuur om processen te regelen en/ of te sturen.

Een netwerkstructuur kan op diverse manieren worden aangelegd. Dit kan zijn een sterstructuur, ringstructuur, busstructuur of een boomstructuur. Er kunnen ook combinaties van bovenvermelde structuren (topologieen) aangelegd worden.

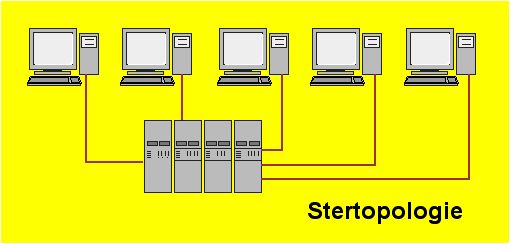

In de stertopologie zijn alle apparaten via directe verbindingen op de centrale eenheid (server) aangesloten. Voordeel is dat bij uitbreiding en onderhoud, dit eenvoudig is uit te voeren, zonder hinder voor de andere aangesloten eenheden. Nadeel is dat de centrale eenheid kwetsbaar is. Als deze uitvalt is het hele systeem buiten werking.


Bij de bustopologie is een gemeenschappelijke kabel waarop de eenheden parallel worden geschakeld. Voordeel is dat deze topologie eenvoudig en goedkoop aangelegd of uitgebreid kan worden.

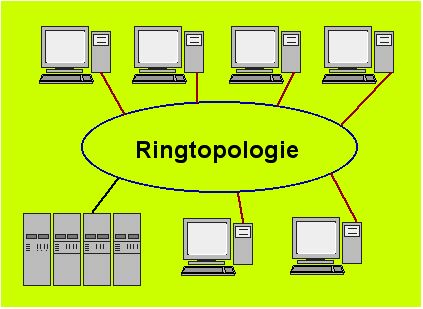

Nadeel is dat kabelstoringen en / of breuk niet eenvoudig zijn te traceren. In een ringtopologie loopt de verbinding van eenheid naar eenheid. Een ring is nogal kwetsbaar, daar bij breuk geen communicatie meer mogelijk is. Vaak worden ringnetwerken als sternetwerken uitgevoerd. In de praktijk komt het wel voor dat de bovengenoemde topologieen in combinatie met elkaar worden gebruikt. Hierdoor kan een zeer uitgebreid netwerk ontstaan.

2 Type Kabels

Om de bovengenoemde netwerkstructuur aan te leggen zijn kabels benodigd. Dit kunnen koper- of glasvezelkabels zijn. Vaak is een netwerk van beide soorten kabels gecombineerd.

  • Coaxkabels
    Soort kabel: koper
    Toepassing: computer-, televisie-, radiobekabeling.


  • Coaxiale kabel is opgebouwd uit een binnenkern, isolatie, een geleidende buitenmantel en een plastic beschermmantel. Voor de diverse toepassingen verkrijgbaar in diverse impedantiewaarden en het biedt een grote bandbreedte.
    Andere voordelen zijn een lage demping (verlies) en ongevoeligheid voor storing van buitenaf.

  • Twinaxkabels
    Soort kabel: koper
    Toepassing: computerterminal IBM AS/400.



  • Twinaxkabel is een indentieke kabel als coax echter met 2 binnenkernen. De kabel heeft een impedantiewaarde van 105 Ohm.



  • ICS-kabels
    Soort kabel: koper
    Toepassing: computer, terminals.



  • Deze kabel is opgebouwd uit 2 paar getwiste aders. Per paar zijn deze omvlochten met aluminiumfolie. Daaromheen zit een extra geleidende gevlochten kopermantel als extra afscherming.

    Nadeel van deze kabel is dat deze vrij dik is, en daardoor niet makkelijk te installeren is.

    Door de robuuste uitvoering en afscherming, is deze kabel zeer geschikt voor installatie in industriele omgevingen. ICS-bekabeling is zeer geschikt voor transport van signalen tot 250 Mhz. bij toepassing van speciale connectoren.


  • Utp-kabels
    Soort kabel: koper
    Toepassing: data, spraak, video.
  • Deze kabel is opgebouwd uit 4 paar getwiste aders zonder afscherming. Ten opzichte van coax- of glasvezelkabel biedt twistedpairkabel nogal wat voordelen. Het is goedkoop, dun en licht, zodat het eenvoudig is te installeren.

    Door de modulaire opbouw van de installatiecomponenten, is het mogelijk om gebouwen van eenzelfde bekabeling te voorzien, onafhankelijk welk soort signaal (spraak,data, video) er over wordt getransporteerd.


  • Ftp-kabels
    Soort kabel: koper
    Toepassing: data, spraak, video.
  • Deze kabel is eveneens opgebouwd uit 4 paar getwiste aders. Deze zijn echter afgeschermd met behulp van aluminiumfolie.

    Door die afscherming kunnen de kabels elkaar en hun omgeving niet of nauwelijks meer beinvloeden. Dit is belangrijk bij hogere bitsnelheden. Deze kabel is dan ook zeer geschikt voor 100 Mhz systemen.

  • S-Ftp-kabels
    Soort kabel: koper
    Toepassing: data, spraak, video.
  • Deze kabel is eveneens opgebouwd uit 4 paar getwiste aders. Per paar zijn deze omvlochten met aluminiumfolie. Daar omheen zit nog een geleidende gevlochten kopermantel als extra afscherming. Deze kabel is dan ook zeer geschikt voor 200 Mhz. systemen.

  • Glasvezelkabels
    Soort kabel: glas
    Toepassing: data, spraak, video.
  • Glasvezelbekabeling, ook wel fiber-optic genoemd, is de oplossing voor wat betreft de problemen die zich voordoen bij koperbekabeling. Een glasvezelkabel bestaat uit een kern van glas met daaromheen een speciale mantel.

    Door de enorme bandbreedte en de lage signaal demping van glasvezelbekabeling is transport van data, spraak en video over grote afstanden mogelijk. Het elektrische signaal wordt middels een omzetter in een lichtsignaal getransformeerd.

    Er zijn 2 soorten kabel te weten "single-mode-fiber" (smf) en "multi-mode-fiber" (mmf). Bij smf kabel gaat het licht recht door de optische kern. Hierdoor is het mogelijk om over grote afstanden signaal te transporteren. Bij mmf kabel gaat het licht niet in een rechte lijn door de optische kern, maar reflecteert de lichtbundel tegen de buitenwand, wat meer demping (signaalverlies) geeft.
